额外动作距离   Sn(mm)

5

8

标准检测体(铁)

18*18*1mm

30*30*1mm

具

备

型

号

DC型

NPN

常     开

LJ18A3-5-Z/BX

LJ18A385-Z/BX

常     闭

LJ18A3-5-Z/AX

LJ18A3-8-Z/AX

常开+常闭

LJ18A3-5-Z/CX

LJ18A3-8-Z/CX

PNP

常     开

LJ18A3-5-Z/BY

LJ18A3-8-Z/BY

常     闭

LJ18A3-5-Z/AY

LJ18A3-8-Z/AY

常开+常闭

LJ18A3-5-Z/CY

LJ18A3-8-Z/CY

二线制

常     开

LJ18A3-5-Z/EX

LJ18A3-8-Z/EX

AC型

常     开

LJ18A3-5-J/EZ

LJ18A3-8-J/EZ

常     闭

LJ18A3-5-J/DZ

LJ18A3-8-J/DZ

常开+常闭

LJ18A3-5-J/EDZ

LJ18A3-8-J/EDZ

额定工作电压(V)

(纹波峰值<=15%) DC

10…36V

               AC

20…250V

额定工作电流    (mA)

DC:200mA AC:400mA

最高工作频率    (Hz)

DC:500Hz AC:25Hz

回    差

<=15%Sn

重复精度

<=2%Sn

电 压 降(DC:三、四线/DC:三线/AC:DG 二线) (V)

<1.5V/<4V/<6V

消耗电流(DC:三、四线)    (mA)

<15mA

泄漏电流(DC:三、四线/DC:三线/AC:DG 二线) (mA)

<0.05/<0.4/<1.6

极性保护 ▲　　　短路保护 ■

▲   ■

动作指示　

工作环境温度

-25~100℃；-40~+70℃；-25~120℃ -40~200℃

外壳材料

黄铜镀铬(ABS)

防护等级

IP67

符合标准

GB/T14048.10

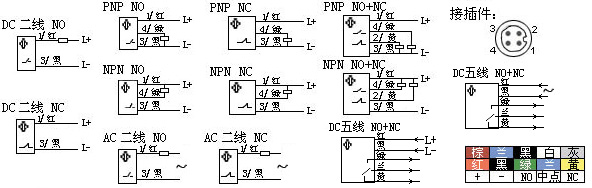

电气接线图                              备注:外形尺寸可按用户要求生产
