额外动作距离   Sn(mm)

10

15

标准检测体(铁)

30*30*1mm

54*54*1mm

具

备

型

号

DC型

NPN

常     开

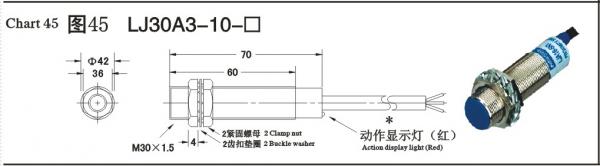

LJ30A3-10-Z/BX

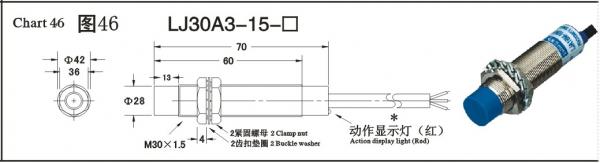

LJ30A3-15-Z/BX

常     闭

LJ30A3-10-Z/AX

LJ30A3-15-Z/AX

常开+常闭

LJ30A3-10-Z/CX

LJ30A3-15-Z/CX

PNP

常     开

LJ30A3-10-Z/BY

LJ30A3-15-Z/BY

常     闭

LJ30A3-10-Z/AY

LJ30A3-15-Z/AY

常开+常闭

LJ30A3-10-Z/CY

LJ30A3-15-Z/CY

二线制

常     开

LJ30A3-10-Z/EX

LJ30A3-15-Z/EX

AC型

二线制

常     开

LJ30A3-10-J/EZ

LJ30A3-15-J/EZ

常     闭

LJ30A3-10-J/DZ

LJ30A3-15-J/DZ

常开+常闭

LJ30A3-10-J/EDZ

LJ30A3-15-J/EDZ

额定工作电压(V)

(纹波峰值<=15%) DC

10…36V

               AC

20…250V

额定工作电流    (mA)

DC:200mA AC:400mA

最高工作频率    (Hz)

DC:500Hz AC:25Hz

回    差

<=15%Sn

重复精度

<=2%Sn

电 压 降(DC:三、四线/DC:三线/AC:DG 二线) (V)

<1.5V/<4V/<6V

消耗电流(DC:三、四线)    (mA)

<15mA

泄漏电流(DC:三、四线/DC:三线/AC:DG 二线) (mA)

<0.05/<0.4/<1.6

极性保护 ▲　　　短路保护 ■

▲   ■

动作指示　

工作环境温度

-25~100℃；-40~+70℃；-25~120℃ -40~200℃

外壳材料

黄铜镀铬(ABS)

防护等级

IP67

符合标准

GB/T14048.10

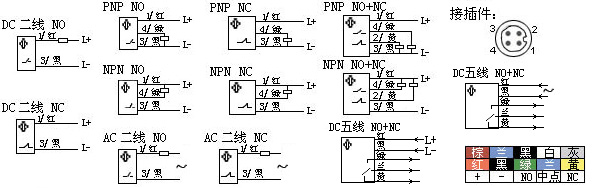

电气接线图                              备注:外形尺寸可按用户要求生产
