耐高温接近开关
种类分为-25~100℃； -40~+70℃； -25~120℃ -40~200℃
★放大电路一体式设计，★内部元件全部采用进口件★最高可在200℃的恶劣环境中应用
★使用寿命长、高可靠性★短路、极性反接保护★防水等级：IP67，可在水中应用
广泛应用于钢铁、冶金、玻璃等制造行业
|
额外动作距离 Sn(mm)
|
2
|
4
|
|
标准检测体 (铁)
|
12*12*1mm
|
15*15*1mm
|
|
具
备
型
号
|
DC型
|
NPN
|
常 开
|
LJ12A3-2-Z/BX
|
LJ12A3-4-Z/BX
|
|
常 闭
|
LJ12A3-2-Z/AX
|
LJ12A3-4-Z/AX
|
|
常开+常闭
|
LJ12A3-2-Z/CX
|
LJ12A3-4-Z/CX
|
|
PNP
|
常 开
|
LJ12A3-2-Z/BY
|
LJ12A3-4-Z/BY
|
|
常 闭
|
LJ12A3-2-Z/AY
|
LJ12A3-4-Z/AY
|
|
常开+常闭
|
LJ12A3-2-Z/CY
|
LJ12A3-4-Z/CY
|
|
二线制
|
常 开
|
LJ12A3-2-Z/EX
|
LJ12A3-4-Z/EX
|
|
AC型
|
二线制
|
常 开
|
LJ12A3-2-J/EZ
|
LJ12A3-4-J/EZ
|
|
常 闭
|
LJ12A3-2-J/DZ
|
LJ12A3-4-J/DZ
|
|
|
常开+常闭
|
LJ12A3-2-J/EDZ
|
LJ12A3-4-J/EDZ
|
|
|
|
|
额定工作电压(V)
|
(纹波峰值<=15%) DC
|
10…36V
|
|
AC
|
20…250V
|
|
额定工作电流 (mA)
|
DC:200mA AC:400mA
|
|
最高工作频率 (Hz)
|
DC:500Hz AC:25Hz
|
|
回 差
|
<=15%Sn
|
|
重复精度
|
<=2%Sn
|
|
电 压 降(DC:三、四线/DC:三线/AC:DG 二线) (V)
|
<1.5V/<4V/<6V
|
|
消耗电流(DC:三、四线) (mA)
|
<15mA
|
|
泄漏电流(DC:三、四线/DC:三线/AC:DG 二线) (mA)
|
<0.05/<0.4/<1.6
|
|
极性保护 ▲ 短路保护 ■
|
▲ ■
|
|
动作指示
|
|
|
工作环境温度
|
-25~100℃；-40~+70℃；-25~120℃ -40~200℃
|
|
外壳材料
|
黄铜镀铬(ABS)
|
|
防护等级
|
IP67
|
|
符合标准
|
GB/T14048.10
|
|

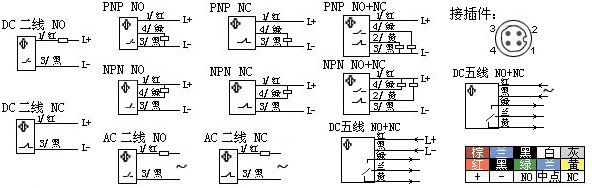

电气接线图 备注:外形尺寸可按用户要求生产
|
|
|
|
